Ürün Ayrıntıları
Menşe yeri: Jiangsu, Çin
Marka adı: SIMING
Sertifika: ISO 9001
Model numarası: SMC-8428
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 Adet
Ambalaj bilgileri: Ahşap ambalaj
Teslim süresi: 1-3 gün
Yetenek temini: Ayda 10 adet
Çıkış modu:: |
NPN, PNP |
Çıkış dalga formu:: |
PWM darbe dalgası |
Çıkış frekansı:: |
2Hz |
Çıkış Akımı:: |
1.5A |
Kısa devre koruma akımı:: |
2.2A |
Kontrol yük tipi:: |
anahtar vanası |
Çıkış modu:: |
NPN, PNP |
Çıkış dalga formu:: |
PWM darbe dalgası |
Çıkış frekansı:: |
2Hz |
Çıkış Akımı:: |
1.5A |
Kısa devre koruma akımı:: |
2.2A |
Kontrol yük tipi:: |
anahtar vanası |

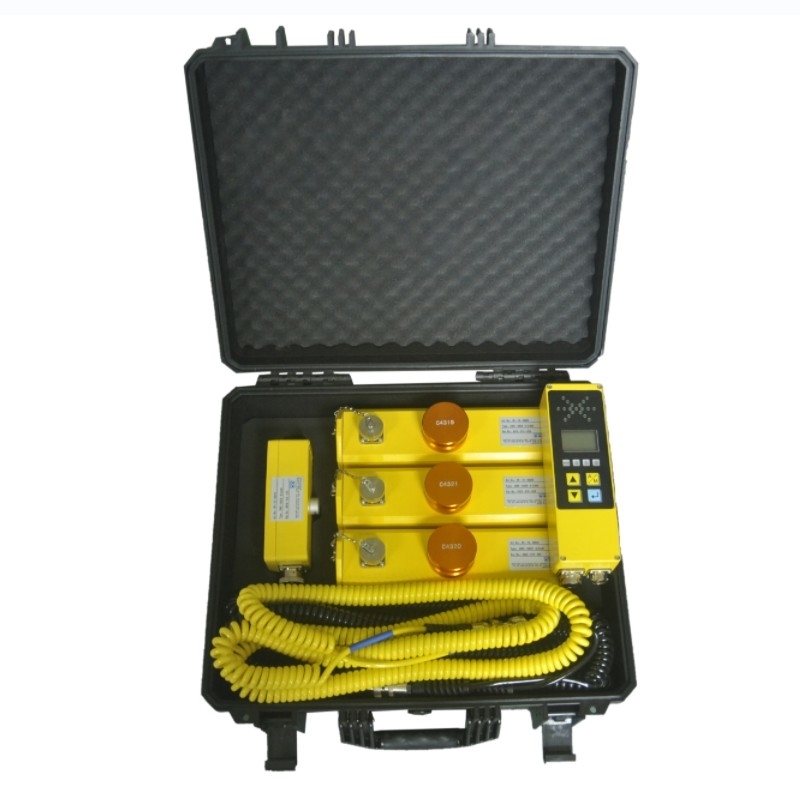

SMC-8428 ultrasonik bot dengesi ışını
Açıklama
Jiangsu Siming tarafından üretilen SMC-8428, genel amaçlı bir inşaat makinesi kontrol sistemidir.ve işleyişi basit ve güvenilir.- Beton döşeme, asfalt döşeme, freze makinesi ve diğer ekipmanlarda yaygın olarak kullanılır
Jiangsu Siming tarafından üretilen SMC-8428, genel amaçlı bir inşaat makinesi kontrol sistemidir.ve işleyişi basit ve güvenilir.SMC-8428 esnek ve verimli bir kontrol sistemidir.İşletim sistemi gelişmiş mikro işleme teknolojisine dayanıyor ve CAN otobüs teknolojisini benimsiyor.
Çinli denetleyici özellikleri
1. Dijital kontrol modunu benimser ve CAN otobüs protokolü aracılığıyla sensörlerle bir kontrol ağı oluşturur. Yatay eğim gibi döşeme üzerinde çeşitli CAN dijital sensörlerle uyumlu olabilir,Çapraz eğim, vb. ve güçlü ölçeklenebilirliğe sahiptir.
2LCD ekranı gerçek zamanlı verileri gösterir ve tüm işlem arayüzleri Çin veya grafik istekleri ile yapılır, bu da daha kolay öğrenilmesini ve kullanımı daha uygun hale getirir.
3Sistem kendi kendine teşhis fonksiyonuna sahiptir ve sistemin hataları ekran ekranında bir bakışta açık olur.
4Aynı türde ithal marka ürünlerle tamamen değiştirilebilir ve evrenseldir ve döşeme, freze makinesi, dere ve diğer ekipmanlar için kullanılabilir.
Ultrasonik sensör özellikleri
Ultrasonik sensörler: toplamda 6. Hepsi de istedikleri zaman değiştirilebilen, orjinal ithalatlı askeri sınıflı yüksek güçlü problar kullanıyor.Ve sonuncusu da yeni döşenmiş asfalt yüzeyinden yaklaşık 50 cm uzaklıkta..
1. Ultrasonik ayakkabı sensörü, 5 test probu ve 1 çevresel telafi probu dahil olmak üzere 6 ultrasonik sondadan oluşur ve büyük bir algılama yüzeyi vardır;
2Test verilerinin miktarını artırmak için denge ışınında kullanılır.ve sadece gerçek algılama değerine yakın üç veri kullanılacak., ortalama değeri elde etmek ve yolu daha düzgün hale getirmek için;
3Çelik tel veya kenarlık ölçümünü tespit etmek için G176 temas eğim ölçümünü tamamen değiştirir.Böylece düzeleme sistemi, çelik tel titreşiminin ve kaydırıcı çubuk düşüşünün yol yüzeyinin pürüzsüzlüğüne etkisini ortadan kaldırabilir.
Teknik parametreler
Çıkış modu: NPN, PNP
Çıkış dalga şekli: PWM darbeler dalgası
Çıkış frekansı: 2Hz
Çıkış akımı: 1.5A
Kısa devre koruma akımı: 2.2A
Kontrol yükü tipi: anahtar valfi
Sensör ölçüm doğruluğu: 2 mm
Sensör ölçüm aralığı: 19-100cm
Sıcaklık artışı 40° Çalışma sapması: 0-3mm
Çalışma sıcaklığı: -10-+70°C
Depolama sıcaklığı: -25-+85°C
Gürültü aralığı: DC11V30V
Soketin her bir iğnesinin işlevi: Bir zemin kablosu, B güç kaynağı (+ 24V), C yükseliş, D düşüş
Ürün konfigürasyonu:
| Seri numarası | Adı | birim | miktarı | Not: |
| 1 | Başlatma denetleyici | Sadece | 2 | |
| 2 | Başlatma sensörü | Sadece | 6 | |
| 3 | Bağlantı Kutusu | Sadece | 2 | |
| 4 | Güç kablosu | Kök | 2 | 2 metrelik sarmal tel siyah |
| 5 | Bağlantı kutusu tel | Kök | 2 | 2m sarı spiral |
| 6 | Sensör hattı | Kök | 6 | Siyah spiral tel 2 metre 4, 1,3 metre 2 |
| 7 | tutun | Sadece | 6 | |
| 8 | Ana denetleyici montaj plağı | bireysel | 2 | |
| 9 | Junction Box etkinlik kartı | bireysel | 2 | |
| 10 | Uzun asılı çubuk pozisyon kartı | Sadece | 6 | M10×150 vidalar, 6 adet (düz yaylı yıkama matişleri dahil) |
| 11 | Bulma yüzüğü | Sadece | 8 | 6 M10×150 vida içerir |
| 12 | U şeklindeki sensör montaj kartı | bir dizi | 6 | Kanat fındığıyla |
| 13 | Kart ışın cihazı | Sadece | 4 | M10×90 vidalar ve fındıklar, 4 adet (düz elastik bantlar dahil) |
| 14 | Asma çubuğu | Kök | 6 | 6 tane U şeklinde kart içerir |
| 15 | Alüminyum alaşımlı kiriş/ paslanmaz çelik kiriş | Çanta | 4 | M10×35 vidalar, 16 adet (bağırsaklı yıkayıcılar dahil); M10×50 vidalar, 8 adet (düz yaylı yıkayıcılar dahil) |
| 16 | Paslanmaz çelik iç desteği | Çanta | 2 | M10×40 vidalar, 8 adet (çivi dahil) |
| 17 | Paslanmaz çelik dış destek | Çanta | 2 | M10×40 vidalar, 8 adet (çivi dahil) |
| 18 | Standart Parçalar | Çanta | 1 | |
| 19 | Kablo bağlama | Kök | 20 | |
| 20 | Aktif atış | Müşteri ihtiyaçlarına göre yapılandır | ||
| 21 | kaynak levhası | Müşteri ihtiyaçlarına göre yapılandır | ||
| 22 | alet | bir dizi | 1 | Uygulama bıçağı dahil, 1 17-19 sağlam anahtar, 1 16-18 sağlam anahtar, 1 16-18 torx anahtar, 1 17-19 torx anahtar, 1 12 inç ayarlanabilir anahtar |
| 23 | malzeme | payı | 1 | 1 kullanım kılavuzu, 2 etiket, 1 kimlik sertifikası, 1 nakliye listesi ve 1 kullanıcı görüş anket formu dahil |
Yapım durumu:
