Ultrasonik Otomatik Düzleştirme Sistemi SMC-8448 CANbus İletişim

Ultrasonik otomatik düzeleme sistemi, gelişmiş mikro işleme teknolojisine dayanır ve sistemin güvenliğini en büyük ölçüde sağlamak için CAN-bus teknolojisini benimser.Güçlü elektromanyetik müdahale gibi özel çalışma koşulları için uygundur., yüksek sıcaklık, yüksek nem ve mühendislik alanında yüksek toz, ve iş daha istikrarlıdır. , esnek ve verimli bir kontrol sistemidir. ultrasonik düzeleme sistemi, döşeme için önemli bir destek aracıdır.Diğer geleneksel düzeleme aletlerini yavaş yavaş değiştirdi, inşaat kalitesini daha da artırmak için yol makineleri için daha güçlü bir garanti sağlar.

özellikleri

Sistem performans özellikleri:

1Sistemin arayüzü, arabirim hataları veya yük kısa devre nedeniyle cihazın hasar görmesini önlemek için hata toleransı ve aşırı yük koruma işlevleriyle donatılmıştır.

2Sistem yazılımı süresiz olarak yükseltilebilir.

3Sistem çalışma durum göstergesi ve hata kendi kendine teşhis fonksiyonuna sahiptir ve sensör veya kablo hatası bir bakışta netleşir.

4Sistem bozulduğunda, silindir otomatik olarak kilitlenecek.

Kurumsal Özellikler:

1. Katlanabilir basamak

2. Bu döşeme göre konum ayarlamak için uygundur

3Büyük ölçekli yüksek dayanıklı alüminyum alaşım kare boru sertliği ve hafifliği sağlar.

4. Eşsiz amortisör.

Denetleyici Özellikleri:

1. 8448 denge ışını kontrolörü, büyük boyutlu bir renkli LCD ekranı, sezgisel simge gösterimi ve çok iyi bir insan-makine kontrol arayüzü kullanır.

2Dokunmatik düğme tasarımı, kolay ve hızlı çalıştırma. Ultra yüksek parlaklık LCD ekranı, güçlü ışık altında açık hava kullanımına uygundur.

3. Dijital kontrol modunu benimser ve CAN-bus protokolünü kullanarak sensörlerle bir kontrol ağı oluşturur.Uzunluk eğimleri gibi, çapraz eğim ve kablo sensörleri ve güçlü ölçeklenebilirliğe sahiptir. .

4LCD ekranı gerçek zamanlı verileri gösterir ve tüm işlem arayüzleri Çin veya grafik istekleri ile yapılır, bu da daha kolay öğrenilmesini ve kullanımı daha uygun hale getirir.

5Sistemin kendi kendi teşhis fonksiyonu vardır ve sistemin hataları ekranda bir bakışta açık olur.

6Aynı türde ithal marka ürünlerle tamamen değiştirilebilir ve döşeme, freze makinesi, dere ve diğer ekipmanlar için kullanılabilir.

ilke

Denge ışığının prensibi: sensör yol yüzeyini birden fazla noktada ölçer ve bunu CAN-bus iletimi yoluyla denetleyiciye gönderir. and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), düzeleme silindirinin işlemini otomatik olarak kontrol etme amacına ulaşmak için düzeleme silindirini kontrol etmek için elektrik sinyali çıkar.

Teknik parametreler:

Çalışma voltajı: 10V ~ 30V ((DC)

İletişim türü: CANbus

Kontrolör çıkış akımı: 5A (aşırı akım koruma fonksiyonu ile)

İzin verilen voltaj dalgalanması: +/-10%

Çıkış modu: anahtar çıkışı: PNP/NPN, maksimum akım 3A

Proporsiyonel çıkış: PNP, maksimum akım 2.5A

CAN arayüz protokolü: ISO 11898-24V, 125 kBit/s

Çıkış frekansı: 2HZ

Ultrasonik ölçüm aralığı: 20cm~100cm

Çözünürlük: 0.2mm

Ultrasonik prob frekansı: 120KHZ

Çalışma sıcaklık aralığı: -20°C~+85°C

Koruma sınıfı: IP67

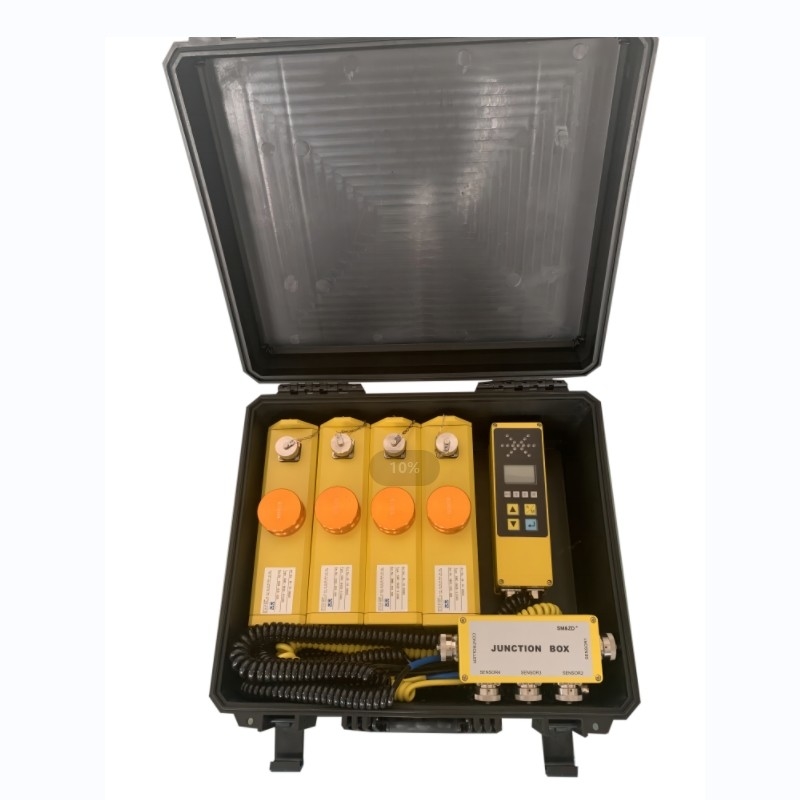

Ürün konfigürasyonu:
