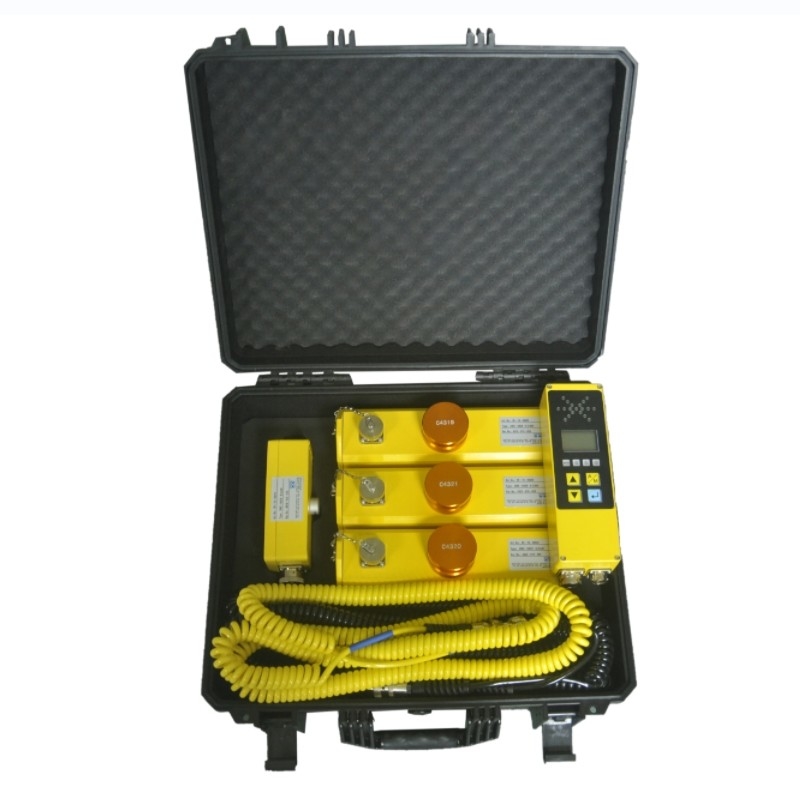

Mühendislik projelerinde hassas asfalt döşeme için dijital kontrol ortalama düzeleme kirişi

Mühendislik projelerinde hassas asfalt döşeme için dijital kontrol ortalama düzeleme kirişi

Ultrasonik denge ışınlarının uygulama alanları oldukça geniştir ve esas olarak aşağıdaki yönleri içerir:
1.Otoyol inşaatı
Hızlı yollar:Hızlı yol kaldırımlarının düzlüğünü ve kalitesini sağlamak ve sürüş rahatlığını ve güvenliğini artırmak.
Ulusal ve eyalet otobanları:Çeşitli ana otobanlar için yüksek kaliteli döşeme efektleri sağlamak.
2Şehir yolları
Ana yollar:Kentsel ana yolların düzlüğünü artırmak ve araç sürüşünün çarpıklığını azaltmak.
İkincil arterler ve dal yolları:Kentsel yol ağının genel kalitesini artırmak.
3. Havaalanı pistleri
Uçakların kalkış ve iniş alanları:Uçuş ve iniş pistinin düzlüğünü sağlamak ve uçakların kalkış ve iniş için zorlu gereksinimleri karşılamak.
4Büyük otoparklar.
Araçların park edilmesini ve sürülmesini kolaylaştırmak için park yerleri için düz bir zemin sağlanmalıdır.
5Endüstriyel park yolları
Endüstriyel ulaşım ve araç geçiş ihtiyaçlarını karşılamak ve yolların dayanıklılığını ve düzlüğünü artırmak.
6.Liman terminalleri
Rıhtım operasyon alanları: Kargo işleme ve taşıma ekipmanlarının çalışmasına elverişli olan rıhtım alanının düzlüğünü sağlamak.
7Spor stadyumlarının etrafındaki yollar.
Spor etkinlikleri için iyi trafik koşulları sağlamak.
Sonuç olarak, kaldırım düzlüğü için yüksek gereksinimlere sahip tüm mühendislik projelerinde, asfalt döşeme makinelerinin çalışma etkisini artırmak için ultrasonik denge kirişleri uygulanabilir.

Karakteristik

Çinli denetleyici özellikleri

1. Dijital kontrol modunu benimser ve CAN otobüs protokolü aracılığıyla sensörlerle bir kontrol ağı oluşturur. Yatay eğim gibi döşeme üzerinde çeşitli CAN dijital sensörlerle uyumlu olabilir,Çapraz eğim, vb. ve güçlü ölçeklenebilirliğe sahiptir.

2LCD ekranı gerçek zamanlı verileri gösterir ve tüm işlem arayüzleri Çin veya grafik istekleri ile yapılır, bu da daha kolay öğrenilmesini ve kullanımı daha uygun hale getirir.

3Sistem kendi kendine teşhis fonksiyonuna sahiptir ve sistemin hataları ekran ekranında bir bakışta açık olur.

4Aynı türde ithal marka ürünlerle tamamen değiştirilebilir ve evrenseldir ve döşeme, freze makinesi, dere ve diğer ekipmanlar için kullanılabilir.

Ultrasonik sensör özellikleri

Ultrasonik sensörler: toplamda 6. Hepsi de istedikleri zaman değiştirilebilen orjinal, askeri sınıflı yüksek güçlü problar kullanıyor.Ve sonuncusu da yeni döşenmiş asfalt yüzeyinden yaklaşık 50 cm uzaklıkta..

1. Ultrasonik ayakkabı sensörü, 5 test probu ve 1 çevresel telafi probu dahil olmak üzere 6 ultrasonik sondadan oluşur ve büyük bir algılama yüzeyi vardır;

2Test verilerinin miktarını artırmak için denge ışınında kullanılır.ve sadece gerçek algılama değerine yakın üç veri kullanılacak., ortalama değeri elde etmek ve yolu daha düzgün hale getirmek için;

3Çelik tel veya kenarlık ölçümünü tespit etmek için G176 temas eğim ölçümünü tamamen değiştirir.Böylece düzeleme sistemi, çelik tel titreşiminin ve kaydırıcı çubuk düşüşünün yol yüzeyinin pürüzsüzlüğüne etkisini ortadan kaldırabilir.

Teknik parametreler

Çıkış modu: NPN, PNP

Çıkış dalga şekli: PWM darbeler dalgası

Çıkış frekansı: 2Hz

Çıkış akımı: 1.5A

Kısa devre koruma akımı: 2.2A

Kontrol yükü tipi: anahtar valfi

Sensör ölçüm doğruluğu: 2 mm

Sensör ölçüm aralığı: 19-100cm

Sıcaklık artışı 40° Çalışma sapması: 0-3mm

Çalışma sıcaklığı: -10-+70°C

Depolama sıcaklığı: -25-+85°C

Gürültü aralığı: DC11V30V

Soketin her bir iğnesinin işlevi: Bir zemin kablosu, B güç kaynağı (+ 24V), C yükseliş, D düşüş
